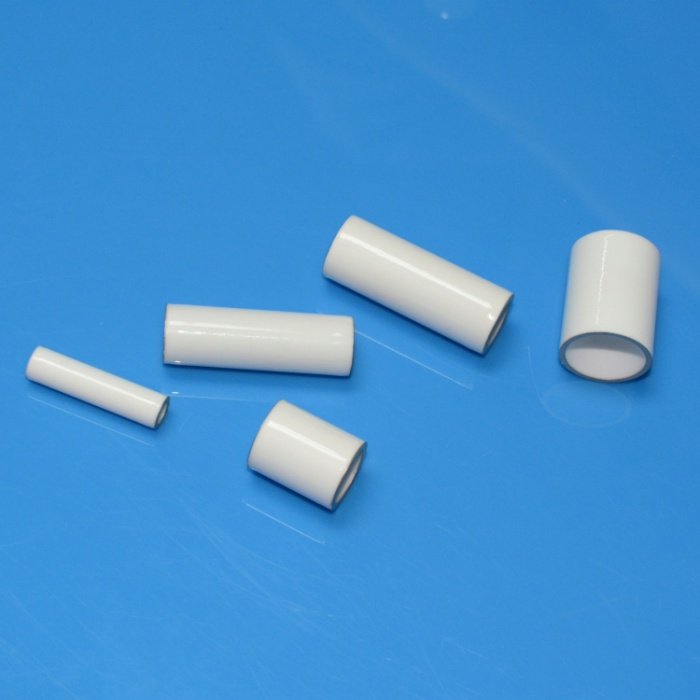

Metallisierte Keramikrohre mit hoher Lötfestigkeit für Feedthru
Technische Schlüsselparameter metallisierter Keramikrohre
Leak Rate
|
≤1 x 10-11 Pa.m3/s
|
Metal Layer Tensile Strength
|
≥150 Mpa
|
Volume Resistivity
|
≥108Ω•cm
|
Coefficient of Thermal Expansion
|
(6.5 ~ 8.0) × 10-6 /°C
|
Insulation Strength
|
≥18 kV/mm (D•C)
|
Dielectric Constant
|
9~10(1MHz, 20°C)
|
Cosmetic Quality:1. No cracks, no bubbles; 2. Evenly distributed glaze; 3. No contamination
|
Hauptmerkmale metallisierter Keramikrohre:
● Hohe Haft- / Lötfestigkeit ● Niedrige Leckrate ● Hohe Isolationsfestigkeit ● Hohe mechanische Festigkeit
● Geringe Wärmeausdehnung ● Korrosionsbeständig gegen Rost ● min. elektrischer Widerstand und Vakuumdichtheit
Die Beschreibung der metallisierten Keramik
Abscheiden einer Metallbeschichtung aus Farben auf Molybdän-Mangan (Mo-Mn) / Wolfram (W) -Basis, gefolgt von Nickel / Vergoldung. Anschließend wird eine Grenzfläche angeboten, die das Verbinden von Keramik zu Metall oder Keramik zu Keramik durch Löten über Lötmittel ermöglicht.
Im üblichen Fall wird nach dem Aushärten eine Schicht aus Metallisierungsschicht mit einer typischen Dicke von 10 bis 30 um aufgebracht. Der Metallisierungssinterprozess wird sorgfältig gesteuert, um eine ausgewogene Mischung von Molybdänpartikeln zu erzielen, die von einer Glasmatrix umgeben sind, um eine hohe Haftfestigkeit zwischen der metallisierten Schicht und der Keramikbasis sicherzustellen. Um die Benetzbarkeit bei der anschließenden Hartlötverarbeitung zu erhöhen, machen wir die Vernickelung auf 2 ~ 6 um. Wir können eine Auswahl von Metallisierungsarten wie folgt anbieten:
1. Keramikkörperbasis + Mo / Mn-Metallisierung ....................... 2. Keramikkörperbasis + Ag-Beschichtung
3. Keramikkörperbasis + Sn-Beschichtung ....................................... 4. Keramik Körperbasis + Mo / Mn-Metallisierung + Vernickeln
5. C eramic Körperbasis + W + Metallisierung Vergolden
Wir sind in der Lage, hochpräzise metallisierte Keramikbuchsen durch Feinschleifen, CNC-Bearbeitung und Schneidverfahren anzubieten.
Die Toleranz kann für die Gesamtabmessungen +/- 0,01 betragen.
Verwandte metallisierte Keramik
Bemerkung: Neben einer Vielzahl von metallisierten Keramikrohren stellen wir auch metallisierte Keramikringe, metallisierte Keramiksubstrate,
metallisierte Keramikscheibe, metallisierter Keramikzylinder.
FAQs (häufig gestellte Fragen)
F 1. Ist es möglich, kundenspezifische Produkte bereitzustellen?
A: Wir könnten maßgeschneiderte Anforderungen in Bezug auf unterschiedliche Abmessungen, Design, Metallisierung und Beschichtung unterstützen.
F 2. Wie lange dauert das gesamte Verfahren?
A: Nachdem Sie eine Bestellung aufgegeben haben, beträgt die Herstellungszeit ca. 25 Arbeitstage.
F 3. Was ist mit dem Transport- und Liefertermin?
A: Normalerweise verwenden wir Int`l Express von unserem Spediteur oder mit der Kontonummer des Kunden. Es sind ungefähr 3 ~ 5 Arbeitstage.
F 4. Wie kann die Qualität sichergestellt werden?
A: Der Lötfestigkeitstest und der Hermetrizitätstest werden vor dem Versand durchgeführt.
Der KPI wird in der Produktionslinie verwendet. Außerdem wird eine Stichprobenprüfung für die Abmessungen gemäß AQL 0,65 durchgeführt.
F 5. Welche anderen Produkte stellen Sie her?
A: Wir stellen auch eine Vielzahl von Keramikschleifgraten, Vorkeramikplatten und Zirkonoxidkeramikkomponenten her.
