Zirkoniakeramik sind fortschrittliche Keramikmaterialien, die auf Zirkoniumdioxid (Zro₂) basieren. Sie erscheinen bei Raumtemperatur weiß und enthalten Spurenmengen an Hafniumdioxid (HFO₂) und Stabilisatoren wie Yttriumoxid (y₂o₃).
1. Kerneigenschaften stammen aus Kristalltransformationen

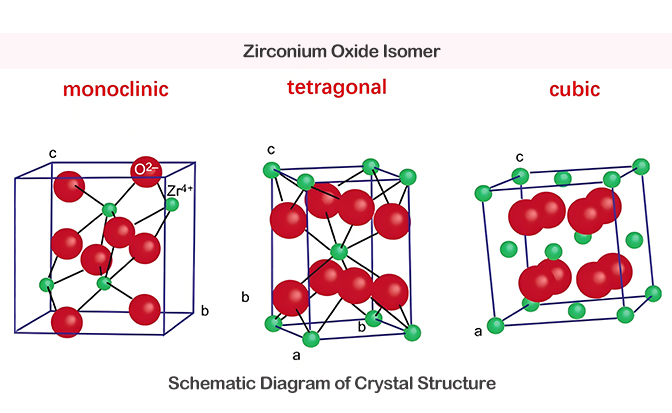

Bei normalem Druck gibt es in drei kristallinen Zuständen Zirkonia-Keramik: monokline (M-Zro₂), Tetragonal (T-Zro₂) und kubisch (C-Zro₂). Durch Hinzufügen von Stabilisatoren wie Y₂o₃ und CEO₂ kann die Kristallstruktur so manipuliert werden, wie Typen wie teilweise stabilisierte Zirkonia (PSZ) oder tetragonale Zirkonia -Polykristalle (TZP). Beispielsweise wird Y-TZP (Yttrium-stabilisierte tetragonale Zirkonia) aufgrund seiner hohen Zähigkeit und Festigkeit in medizinischen und industriellen Feldern häufig eingesetzt.
2. Kernunterschiede von der gewöhnlichen Keramik
Mechanische Eigenschaften:
Härte und Verschleißfestigkeit: Zirkonia-Keramik haben eine Härte von HV1230, wodurch sie für Umgebungen mit hoher Trauheit geeignet sind (z. B. Lager und Schneidwerkzeuge).
Zähigkeit und Risswiderstand: Durch einen Phasentransformationsmechanismus wird Zirkonia während der Rissausbreitung einen tetragonalen bis monoklinischen Phasenübergang erfährt, Energie absorbiert und die Ausbreitung von Rissen verhindert. Seine Frakturschärfe beträgt das 3-5-fache der gewöhnlichen Keramik.
Wärmeeigenschaften:
Thermischer Expansionskoeffizient: nahe dem von Stahl (10,5 × 10⁻⁶/° C), stark kompatibel mit Metallen, wodurch das durch thermischen Spannung verursachte Rissrisiko verringert wird.
Wärme Isolierung: Niedrige thermische Leitfähigkeit (2-3 w/m · k), die für Hochtemperatur-Isolationsanwendungen (wie Flugzeugmotorbeschichtungen) geeignet ist.
Biokompatibilität:
Zirkoniumoxidkeramik sind ungiftig und immunresistent. Sie können zu einem spiegelähnlichen Finish (RA <0,01 μm) poliert werden, wodurch die bakterielle Adhäsion reduziert werden, was sie zum Material der Wahl für Zahnimplantate und künstliche Gelenke macht.
3.. Materialvorteile
Überlegene Verschleißfestigkeit:
Bei Anwendungen wie Pumpendichtungen und Ventilsitzen haben Zirkoniakeramik eine Lebensdauer von 5 bis 10-fachen der Lebensdauer des zementierten Carbids, wodurch die Ersatzfrequenz- und Wartungskosten erheblich gesenkt werden. Beispielsweise verzeichnete eine Ölfirma nach der Einnahme von Zirkonia -Pumpendichtungen eine Reduzierung der jährlichen Wartungskosten um 70%.
Hochtemperaturstabilität:
Mit einem Schmelzpunkt von bis zu 2715 ° C und der Aufrechterhaltung der Festigkeit bei Temperaturen bis zu 1500 ° C sind sie für die Verwendung als Elektrolyte in festen Oxid-Brennstoffzellen (SOFCs) und Heizelementen mit hohem Temperatur geeignet.
Einstellbare elektrische Eigenschaften:
Bei Raumtemperatur sind sie ein Isolator (Widerstand> 10¹⁴ω · cm). Bei hohen Temperaturen verwandeln sie sich in einen Halbleiter (der Widerstand fällt auf 10² & mgr; · cm) und ermöglicht ihre Verwendung in Sauerstoffsensoren und piezoelektrischen Elementen.
Kombination Ästhetik und Funktionalität:
Durch das Hinzufügen von Farbtönen wie V₂o₅ und Fe₂o₃ können ein farbenfrohes, durchscheinendes Material erzeugt werden, das Diamanten in Schmuck (z.
4. Strukturzusammensetzung und Verarbeitung
Pulvervorbereitung:
Ultrafeine Pulver (Partikelgröße <100 nm) werden unter Verwendung von CO-Präzipitations-, Sol-Gel- oder hydrothermalen Synthesemethoden hergestellt. Dies gewährleistet feine Körner (<500 nm) nach Sintern und Verbesserung der Materialstärke.
Formprozess:
Slip Casting: Geeignet für komplexe Teile (z. B. künstliche Gelenkprothesen), aber die grüne Körperdichte ist relativ niedrig (die nachfolgende heiße isostatische Pressung erforderlich ist).
Heißkompressionsformung: Unter Verwendung eines Paraffin-Wachs-Bindemittels wird hochpräzisionsförmige Formteile erreicht (Dimensionstoleranz ± 0,05 mm), wodurch es für die Massenproduktion geeignet ist (z. B. Wachkoffer).
Sintertechnologie:
Druckloses Sintern: Niedrige Kosten, aber niedrigere Dichte (95%-98%);
Heiße isostatische Pressung (HIP): Erreicht die nahezu vollständige Dichte (> 99,5%) bei 1500 ° C und 200 MPa, was die Materialleistung signifikant verbessert.
5. Übereinstimmendes Anwendungsszenario mit dem Käufer
Industrielle Herstellung:
Zielkunden: Lieferanten für Automobilteile, Luft- und Raumfahrtunternehmen und Hersteller von Halbleitergeräten.
Empfohlene Produkte: Zirkonia-Lager (für Hochgeschwindigkeitsspindeln), Keramikschneidwerkzeuge (zum Schneiden von Materialien mit einer Härte von HRC60 oder höher).
Unterhaltungselektronik:
Zielkunden: Smartphone -Hersteller, tragbare Gerätemarken.
Empfohlene Produkte: Zirkonia -Keramik -Rückenabdeckungen und Wachkoffer.
6. Empfehlungen zur Beschaffungsentscheidung
Kostenempfindliche Kunden: Wählen Sie mit Zirkonia-Verbundwerkstoffen (ZtA) -Maluminiumoxid (ZtA) -Books, um 80%der Leistung von Zirkonia zu halten und gleichzeitig die Kosten um 30%-50%zu senken.
High-End-Anpassungskunden: Priorisieren Sie Lieferanten mit Hüftssinternfunktionen, um die Materialdichte und die konsistente Leistung zu gewährleisten.
Kunden von Small-Batch-Testversionen: Partner mit Anbietern, die 3D-Druckzirkonia-Dienste anbieten, um F & E-Zyklen zu verkürzen und die Werkzeugkosten zu senken.
Jinghui Industry Ltd.
